一、設備概述

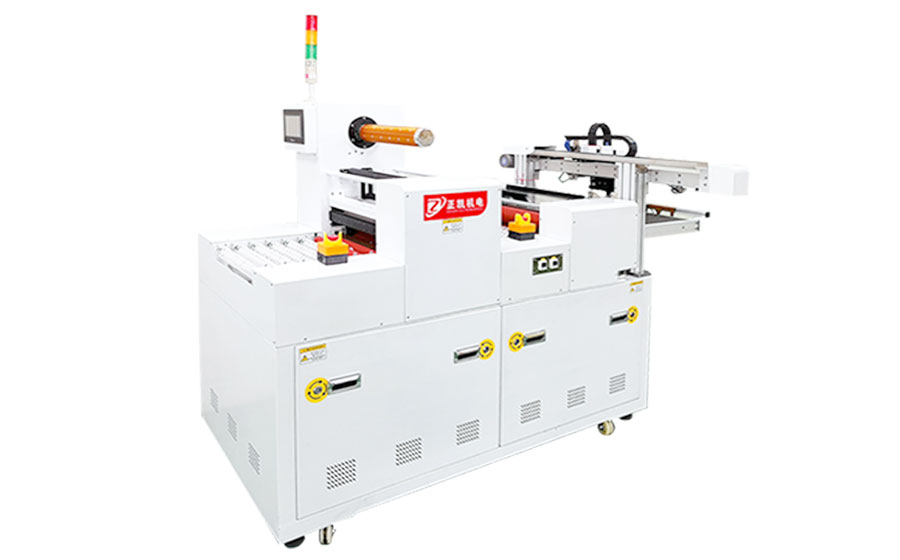

自動覆膜裁切機適用產業---TOUCH PANEL制程中進行定尺寸自動覆膜后裁切。

可有效的節省原材料的浪費，減少人工操作和人工操作對產品造成的浪費。

二、設備規格以及主要技術指標

◆保護膜氣脹軸：Φ3英寸
◆大覆膜寬度：350mm
◆保護膜大卷徑：300mm
◆大裁切寬度：350mm
◆生產節拍：小于等于8秒/片（400mm*350mm)
◆保護膜裁切方式：采用進口日本鎢鋼刀高速轉動移動切膜
◆產品裁切方式：馬達驅動凸輪機構，使上刀片上下滑動裁切
◆傳送面高度：950±20mm產品各角度都能固化。

三、設備動作流程

四、設備結構

1.進料傳送
◆采用齒輪減速馬達為動力，同步皮帶傳動，保證傳送帶運行平穩不抖動
◆進料處采用PP 材質滾輪制作，便于產品整列
◆靠覆膜輪處兩組滾輪采用包膠輪，使產品傳送穩定，確保覆膜。
◆傳送輪間距75mm，傳送面寬350mm
2.進料產品整列
◆進料傳送輪傳送產品，定位檢測光電檢測產品傳送到位后停止傳送，等待整列
◆采用步進電機驅動，配合導軌，前后兩組整列柱向移動，整列快速平穩順暢

整列寬度150-350mm
3.氣脹軸放膜
◆氣脹軸規格：3 英寸
◆保護膜厚度:0.05～1mm
◆保護膜大寬度：350mm
◆保護膜大卷徑：300mm
◆扭力控制：通過磁粉制動器調節
4.保護膜切割
◆覆膜上壓輪為鍍鉻真空輥，并加工有切割槽，便于保護膜的切割
◆上壓輪分兩組真空區，頭邊吸附區及尾邊吸附區，依次分別吸附保護膜的頭
邊和尾邊
◆防止轉動過程中保護膜脫落
◆保護膜吸附后通過切割刀片高速移動將保護膜切斷
◆刀片采用進口日本鎢鋼刀
◆壓輪采用伺服電機驅動轉動，確保覆膜的
5.自動覆膜裁切機產品覆膜
◆通過真空壓輪吸附切斷后的保護膜頭邊轉動，配合下壓輪將保護膜覆上產品表面。
◆保護膜前后各小于產品10mm，也或者根據工藝需求做出調整
◆覆膜后產品表面不起皺
◆覆膜下壓輪：膠滾輪，硬度68°±2°
◆覆膜精度±1mm
6.出料產品整列
◆出料傳送采用齒輪減速馬達為動力，同步皮帶傳動，保證傳送帶運行平穩不抖動。
◆滾輪采用PP材質滾輪制作，便于產品整列
◆靠裁切壓輪處兩組滾輪采用包膠輪，使產品傳送穩定，確保裁切
◆傳送輪間距75mm，傳送面寬350mm
◆傳送輪傳送產品，定位檢測光電檢測產品傳送到位后停止傳送，等待整列
◆采用步進電機驅動，配合導軌，前后兩組整列柱向移動，整列快速
平穩順暢整列寬度150-350mm
7.產品出料裁切
◆產品裁切方式：馬達驅動凸輪機構，使上刀片上下滑動裁切
◆產品裁切大寬度：350mm
◆產品裁切長度：150～400mm
◆產品裁切精度: 200mm 長度內±0.15mm，400mm 長度內±0.2mm
8.廢膜回收及產品輸送
◆產品裁切時，收料盤翻轉氣缸推動收料盤向上翻轉，裁切后的廢料便落入

下層的廢料接料盤上

◆裁切完后氣缸收回，裁切壓輪推動產品輸送到輸送段光電感應，

機械手吸起產品移送到指定位置后，旋轉90度將產品放在UV機輸送線上。
9.其它結構說明
◆整機骨架底座采用方管焊 接烤漆。
◆料盤輸送方向?yàn)橛勺笙蛴覀魉汀?/span>
◆傳送面運行高度950 ± 20 mm。
◆設備尺寸L1950mm*W880mm*H1550mm。（高度不含警燈）
◆電源：AC 220V 單相50Hz 3KW
◆氣源：5kg/cm2
五、控制部分
控制方式: PLC+觸摸屏。
◆觸摸屏顯示：操作按扭、故障信息、故障歷史記錄、IO 監控表。
◆運行模式：手動、自動連線。
◆信號連接方式：標準連接方式，也可由客戶提出連接標準。
◆故障處理：出現故障時，設備停止運轉，并向下游設備發出相應的信號。
◆其它: 設備入、出口設有急停開關。
六、自動覆膜裁切機an全裝置
◆控制電路:設有控制電路保險及漏電保護裝置。
◆電機輸送:各馬達均設有過載保護裝置。
