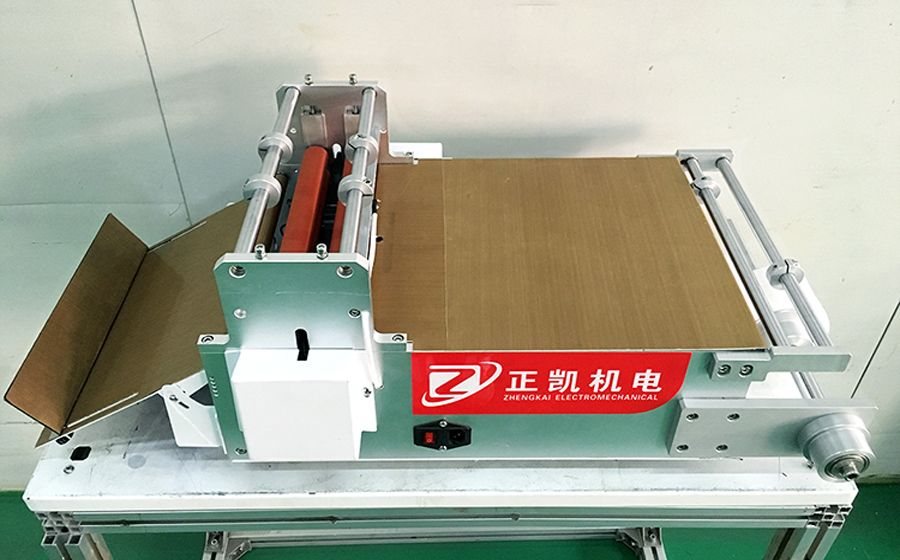

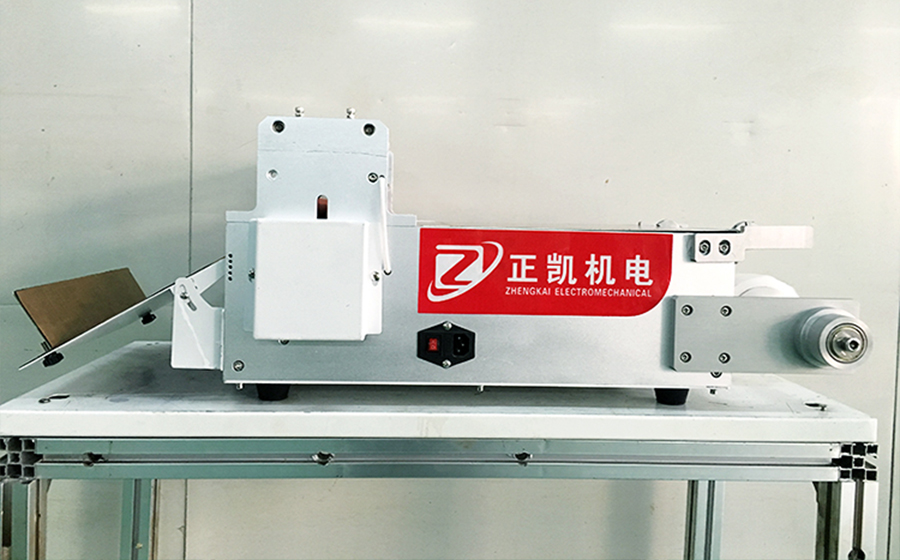

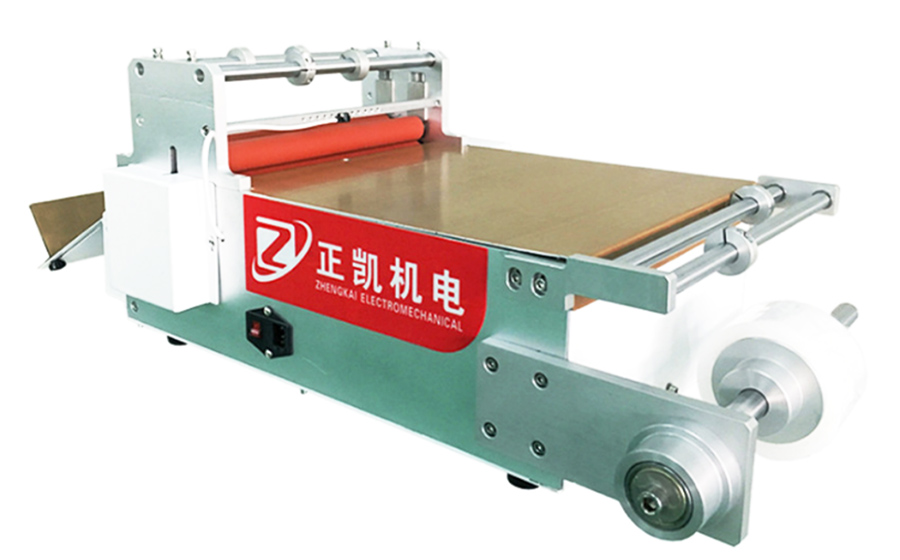

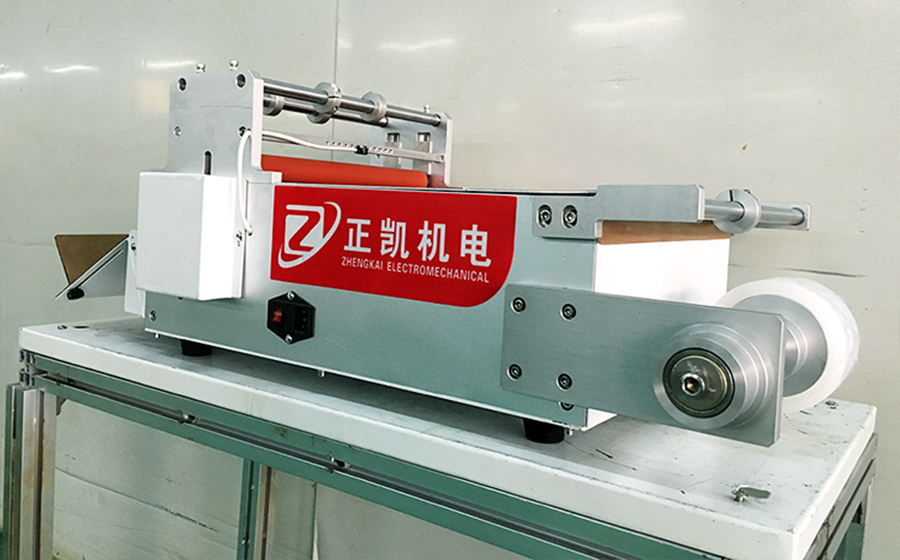

小型裁切機ZKFM-300
自動裁切裁切機適用產業---TOUCH PANEL 制程中進行定尺寸自動覆膜后切成單片，可有效的節省原材料的浪費，減少人工操作和人工操作對產品造成的浪費。
全國服務熱線：
139-6045-0755
產品簡介 / INTRODUCTION
一、設備概述
自動裁切裁切機適用產業---TOUCH PANEL 制程中進行定尺寸自動覆膜后切成
單片，可節省原材料的浪費，減少人工操作和人工操作對產品造成的浪費。
二、設備規格以及主要技術指標
自動裁切裁切機裝料規格：
1.裝料氣軸：Φ3＂
2.材料厚度:0.1～1mm
3.材料大寬度：300mm
4.材料大直徑：160mm
5.材料厚度：15～76μm
覆膜裁切規格：
1.裁切大寬度：550mm
2.裁切長度：200～600mm
3.裁切速度:0～10M/min（調速）
4.裁切精度:500mm長度內±0.5mm
5.裁切方式：伺服電機驅動切刀高速移動切斷保護膜
◆自動裁切裁切機主要組成機構
1.卷料固定：上下膜都用Φ42軸固定。
2.覆膜機構：
①固定在軸上的材料經過上覆膜滾輪向下繞并覆在材料上。
②上下兩滾輪采用包硬度68°不粘硅膠制作，包膠輪接觸材料表面
避免起泡。
③上覆膜輪可手動升降，方便穿膜。
3.裁切機構：采用伺服電機驅動，導軌作導向保證運作平穩順暢，
刀片采用美工
刀片，方便更換。
4.放料位置: 玻璃蓋板靠定位板4mm，側面為可移動定位塊。
5.控制系統：PLC配合人機界面，操作界面直觀簡單。
6.保護膜前后兩邊預留5～10mm余量，防止刀片切傷產品。
◆Utility
1.電力：AC220V單相50HZ，0.5KW
2.機臺尺寸：約L750㎜×W700㎜×H1100㎜
3.自動裁切裁切機凈量：約65KG
